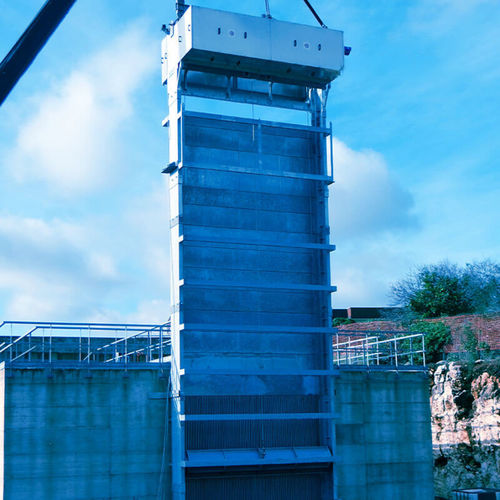

ドラム式スクリーン GGPSC

棒機械式縦型

カテゴリ / タイポロジー
カテゴリ: 取水設備
タイポロジー: スクリーン / 格子

使用時
GGPSCタイプのサブバーティカル（準垂直）ケーブル式フラットバー・スクリーンは、取水構造や大規模な下水・産業廃水処理プラントにおけるマクロ除去用に設計されています。深く幅のあるチャネルで、大量の粗大ごみを除去する必要がある場合に特に適しています。

構造
構造は、プレス曲げ鋼板製フレーム、支持横材でチャネルに固定された平型バーのフィルタ、ローラー付きガイド上を滑る鋼製振り子式バケット（櫛付き）、三本の鋼索・ケーブルドラムとその支持からなるバケット搬送装置、ドラム軸に連結されたペンデュラムギアモーター、第三の鋼索を介してバケットの回転を制御する電動アクチュエータ、および機械上部に設置されたバケット洗浄・排出システムで構成されます。

作動原理
バー上に堆積したごみは上昇動作時に振り子バケットで掻き上げられます。バケットは専用の電動アクチュエータと特有の形状により上部の排出点から所定距離で回転・排出されます。上部で所定時間停止した後、バケットは回転制御とガイドシステムによりバーから距離を保って下降します。下降後に再び上昇を開始し、動作が自動で循環します。過負荷保護は標準の動力測定装置またはオプションの電子吸収（電流）リミッタで行えます。水中に機械可動部がない点と自動化により、長期にわたる信頼性の高い性能を発揮します。

特長

• 水中に可動機械部品がない
• 深く広いチャネルへの設置が可能
• 全体の設置面積が小さい
• 大きな異物の揚程が可能
• 堅牢な構造

技術仕様 / 特性

• フレーム：プレス曲げ鋼板製
• フィルタ：支持横材によりチャネルに固定された平型バーの集合
• バケット：鋼製振り子式バケット（櫛付き）；ローラー付ガイド上を滑走
• バケット搬送：三本の鋼索、ケーブルドラムおよび支持
• 駆動：ドラム軸に連結されたペンデュラムギアモーター；バケット回転用電動アクチュエータ
• バケット洗浄：上部に設置された専用洗浄システムによる排出
• 過負荷保護：標準の動力測定装置またはオプションの電子吸収/電流リミッタ
• 運転：完全自動の洗浄サイクル；水中に可動機械部なし
• 用途：取水でのマクロ除去、大規模な下水・産業廃水処理プラント、深く広いチャネルへの適用
