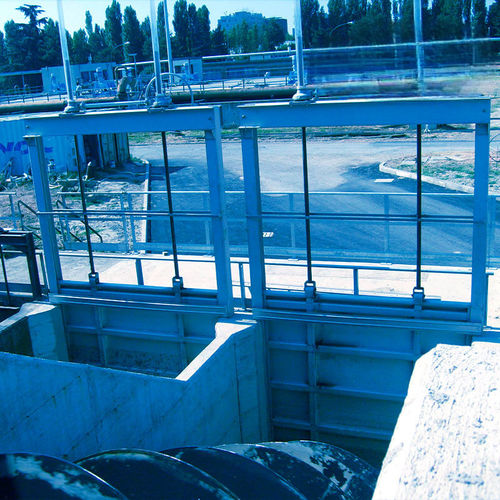

水門水門 P2V3

ステンレス製

カテゴリ / 種類 取水 / 水門

説明 P2Vシリーズの水門は、運河、沈設口および貯水槽の遮断要素として使用されます。これらは一体成形の鋼板（enbloc）で構成され、補強リブが付けられ、側部シールは中空丸棒状のSBRエラストマー、フレームは標準鋼材断面で製作されます。駆動は扉にヒンジ接続された鋼製の二重ねじとハンドホイール付き二段減速機で行います。P2V3A/P2V4Aは電動アクチュエータ付きです。シールは平面シールまたは楔（くさび）方式で実施可能です：シャフトに取り付けられた四つのブロンズ製スライディングホイールとフレームにボルト固定された四つの楔がシール面を圧縮する水平推力を発生させます。シールは三面（P2V3）または四面（P2V4）で、軽・中・重のシリーズと上昇ねじ式または非上昇ねじ式のタイプで供給されます。標準材質は炭素鋼で、要望によりステンレス鋼での全製作も可能です。

特長

• 非常に大きな幅に対応
• 手動操作（電動アクチュエータはオプション）
• シール方式の選択肢：平面シールまたは楔式

バリエーション

• P2V3：三面シール
• P2V4：四面シール
• P2V3A / P2V4A：電動アクチュエータ付きの同等仕様
• シリーズ：軽、中、重
• タイプ：上昇ねじ式または非上昇ねじ式
• 材質：標準は炭素鋼、ステンレスは要望により対応

技術仕様

• エンブロック鋼製シールド、補強付き
• 中空丸棒状SBRエラストマー製側部シール
• 標準鋼材断面のフレーム
• 駆動系：扉にヒンジされた鋼製二重ねじ
• 駆動方式：ハンドホイール付二段減速機（Aバージョンは電動アクチュエータ）
• シール方式：平面シールまたは楔式
• 楔式部品：シャフトに取り付けられた四つのブロンズ製スライディングホイールとフレームにボルト固定された四つの楔で水平推力を生成
• シール構成：三面（P2V3）または四面（P2V4）
• シリーズ強度：軽、中、重
• タイプオプション：上昇ねじまたは非上昇ねじ
• 標準材質：炭素鋼；フルステンレス製作は要望により可能
