ドラム式スクリーン SGPSA

機械式

CATEGORY WATER INTAKE
TYPOLOGY SCREENS

WHEN TO USE IT SGPSA 型自動スクリーンクリーナー（振子バケット付）は、海、湖、河川の取水口や大規模な水処理施設に設置された大型格子（スクリーン）の清掃用に設計されています。継続的で確実な捕捉物の除去と自動排出が必要な現場に適しています。

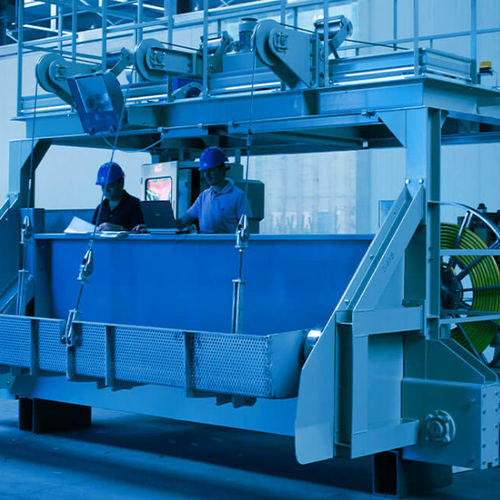

CONSTRUCTION / DESIGN 本機は、チャネル上部に設置されたレール上を移動する補強された可動トロリー、滑動ローラー付きの振子バケット、電動ホイストを中心に構成されます。トロリーはバケット荷重による上向き・下向き・転倒負荷に耐える設計です。電源はケーブルリールまたはフェストン多芯ケーブルで供給されます。ホイストはドラム上に巻かれた3本のワイヤーロープ（外側2本はバケット支持、中央1本は電動アクチュエータによる開閉用）を備え、自己制動式ギヤモータと電機機械的過負荷保護を装備しています。

OPERATION SGPSA は1台でスクリーンの清掃、捕捉物の保持、排出という三つの機能を実行します。下降時にバケットは開状態を保ち、チャネル底で閉じて上昇時に捕捉物を持ち上げます。排出は、可動機械がアクセスできる専用集積場所への排出、満杯時のダンプ体での排出、または上昇後にバケットから並列チャネルへの直接排出が可能です。操作は押しボタンパネルやリモコンによる手動、または自動運転が可能で、他のスクリーンの保守中に個別区間のみを作動させることもできます。

TECHNICAL SPECIFICATIONS

• 上向き・下向き・転倒荷重に耐える補強型可動トロリー
• チャネル上部に設置されたレール
• トロリー移動用の4輪、うち少なくとも2輪はギヤモータ駆動
• ケーブルリールまたはフェストン多芯ケーブルによる車上給電
• ドラム上に3本のワイヤーロープを備えた電動ホイスト（外側2本はバケット支持、中央1本は電動アクチュエータによる開閉用）
• 自己制動式ギヤモータおよび電機機械的過負荷保護付きホイスト
• スクリーンバー上を滑走するローラー付き振子型バケット
• 下降中はバケットが開いた状態、チャネル底で閉じて捕捉物を持ち上げる動作
• 排出オプション：専用集積場所、満杯時のダンプ体、または並列チャネルへの排出
• 運転モード：手動（押しボタンパネル、リモコン）または自動；保守用に個別区間を作動可能
